ロールフィーダーの組み立て

ロールタイプのメディアをセットする際は、付属のロールフィーダーを組み立てて使用してください。

  1. 付属されている部品を4点用意します。

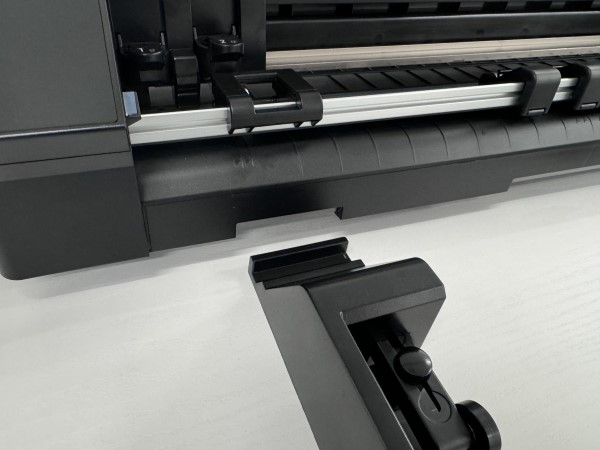

  2. マシンの前面を少し持ち上げ、底部の凹みに左側の部品 ( 溝の部分 ) をはめ込んで下ろします。

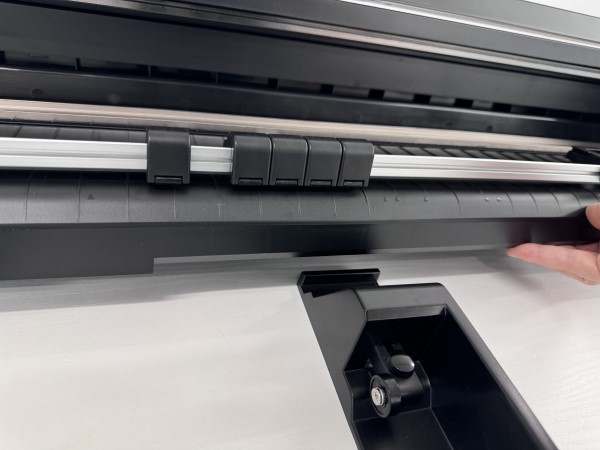

  3. 中央の大きな凹みに中央の部品をはめ込みます。

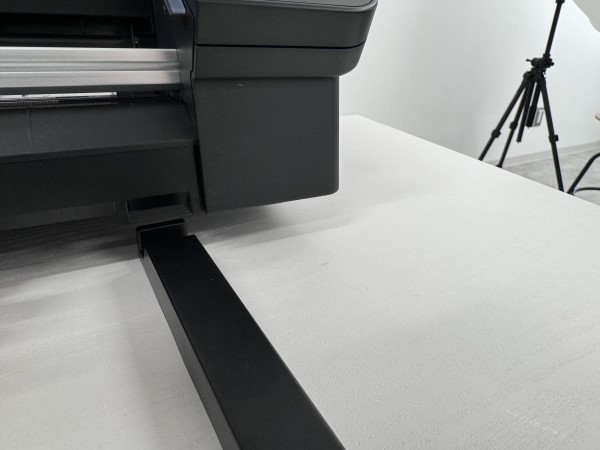

  4. 右端の小さな凹みに右側の部品をはめ込みます。

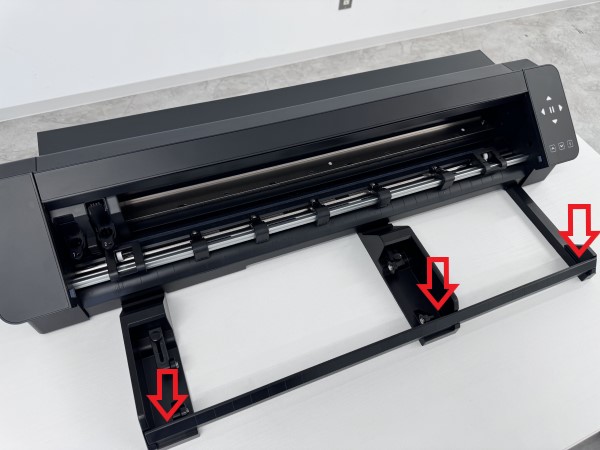

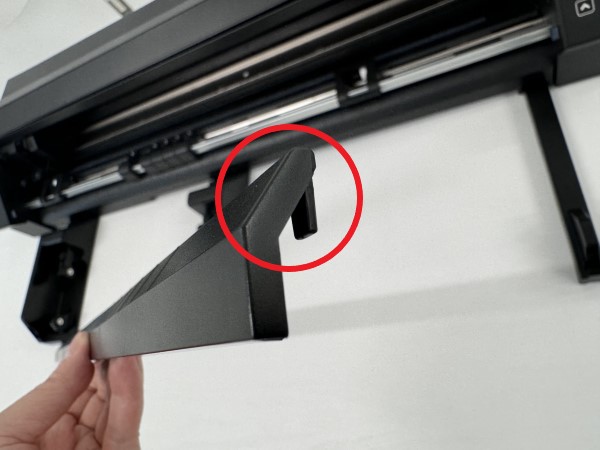

  5. 長いの部品の引っかける部分を上側にして、セットした部品のくぼみに上から差し込みます。

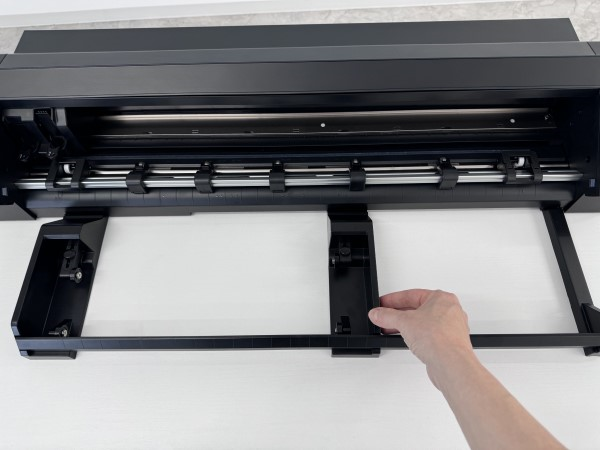

ロールメディアの幅に合わせて中央の部品を移動することができます。

ロールメディアの径に合わせてローラーの位置を変更できます。

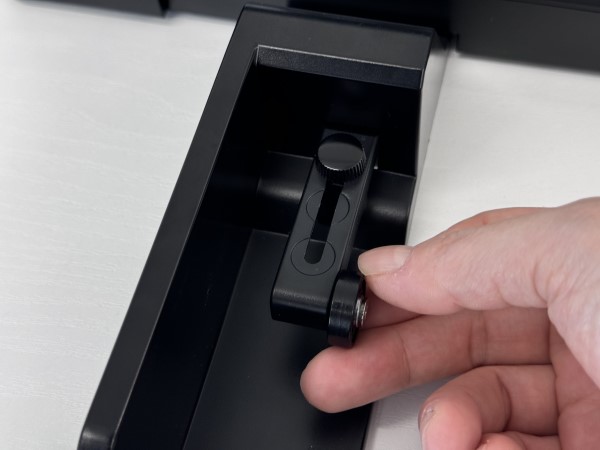

つまみを緩めてローラの位置を移動し、つまみを締めて固定してからメディアをセットしてください。

ローラーの位置は3段階で変更できます。

左右のローラーは同じ位置で固定してください。
