ペンアダプター(CAMEO4用)のセット方法

ペンアダプター（CAMEO4用）は、Silhouette CAMEOやSilhouette Portrait に市販のペンをセットするために使用するアダプターです。
ペンアダプターを使用することで、市販の筆記ペンを使用して作図を行うことができます。

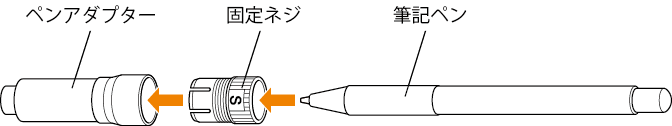

ペンアダプター本体とともに、3 種の固定ネジが付属されています。 筆記ペンの太さに合わせてご利用ください。
S ( 水色 )： φ 8 ～ 9 mm
M ( 白 )： φ 9 ～ 10.2 mm
L ( グレー )： φ 10.2 ～ 11.3 mm

対応機種

CAMEO4
CAMEO4 PLUS
CAMEO4 PRO
CAMEO5
CAMEO5 PLUS
CAMEO PRO MKⅡ
CURIO2
Portrait3
Portrait4

セット方法

1. キャップに当たるまでペンをアダプターの後方より差し込みます。

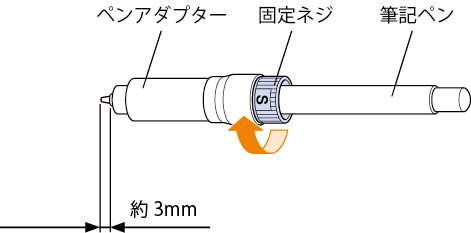

2. 固定ネジを時計方向に回してペンを固定し、キャップを取り外します。
   ペン先が3 mm出ている状態になるように微調整してください。
   キャップにペンの先端が当たるまでペンを出して固定すると、ペン先が3mm出ている状態になります。

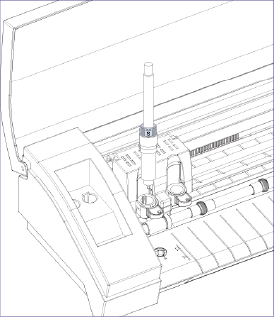

3. ツールホルダーにペンアダプターをしっかりと差し込み、ロックします。

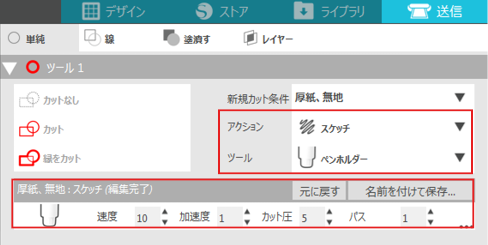

4. Silhouette Studio でツールに[ペンホルダー]を選択し、アクションに[スケッチ]を選択します。
   テストカット（筆記）しながら作図にカスレが出ないように筆圧 ( カット圧 ) を調整します。
