オートシートフィーダーの組み立て方（SHEET-FEEDER-A3PLUS）

ご使用の前にご確認ください

オートシートフィーダーは種類によって対応するカッティングマシンが異なります。
SHEET-FEEDER-LETTER：Portrait3 / Portrait4 / CAMEO4 / CAMEO5
SHEET-FEEDER-A3PLUS：CAMEO4 PLUS / CAMEO5 PLUS / CAMEO 4 PRO / CAMEO PRO MKⅡ
オートシートフィーダーを使用する場合は、Silhouette Studio のバージョンを4.5.152 以上にする必要があります。
水平な場所でお使いください。
オートシートフィーダーはBluetoothに対応していません。接続時はカッティングマシンのBluetoothを切断して、USBケーブルで接続してください。

使用できない用紙

平滑でない用紙(折れている/ 反りがある / しわがついている等)
薄すぎる(厚み0.18mm未満のもの）または厚すぎる(厚み0.26mmより厚いもの）もの
表面に粘着性がある / 表面にラメ等がついている
カット済みのもの(穴が空いているもの）

セット時の注意事項

用紙がカールしている場合(2mm以上の反り）、カールを直して(平らにして)ご使用ください。
静電気が帯電している場合、用紙を捌いて(用紙間に空気を入れて静電気を抑え）ご使用ください。
用紙の端を綺麗に揃え、向きは必ず縦方向にセットしてください。また、異なる種類やサイズの用紙を混ぜての使用はできません。
排紙済みの用紙が残る場合、ためすぎないよう随時取り除いてください。
プリンタの種類や用紙によっては、印刷すると反りが発生することがあるため、手差し給紙で、1 枚ずつ印刷してください。(レーザープリンターの使用は推奨しておりません。)
インクジェットプリンタで印刷した用紙は、十分に乾燥させてご使用下さい。
シルエットオートシートフィーダーを使用している場合、カッティング用台紙は使用不可です。
シルエットオートシートフィーダーレターをCAMEO4で使用する場合は、脚を組み立ててからご使用ください。

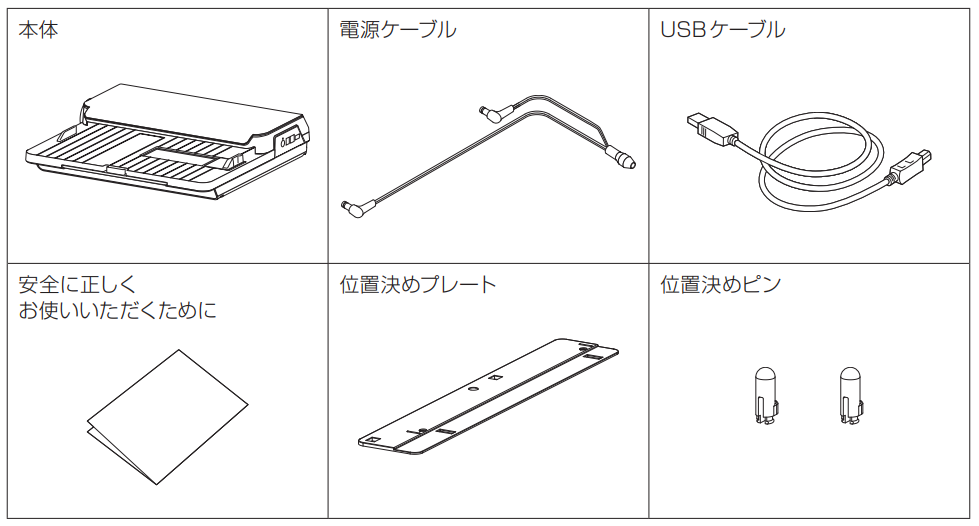

各部の名称

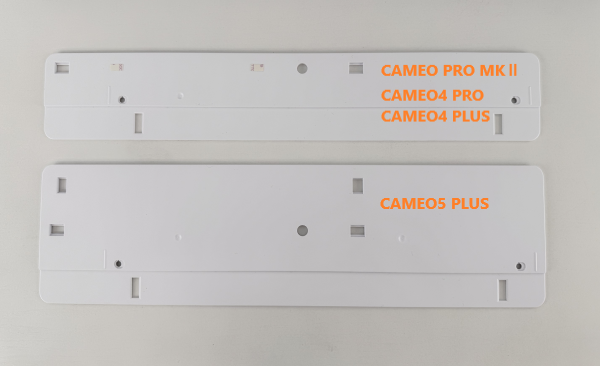

位置決めプレートは2種類同梱されています。
お使いになるマシンに合わせてご利用ください。

組み立て方

CAMEO5 PLUS

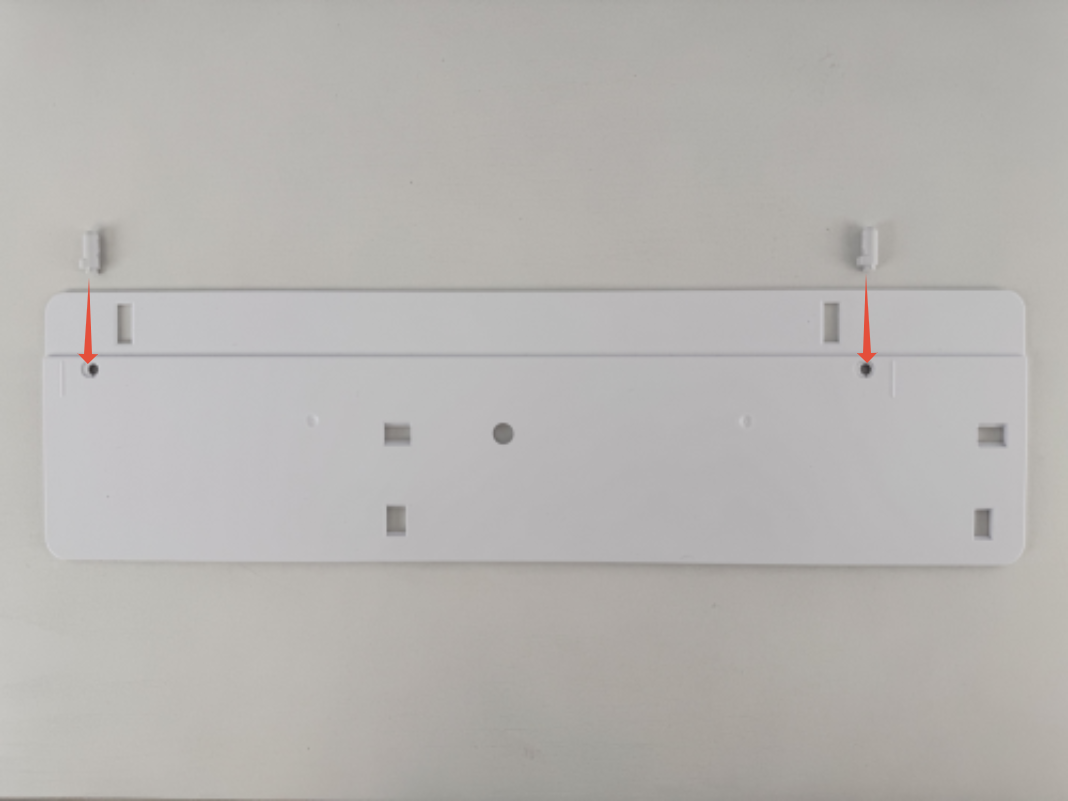

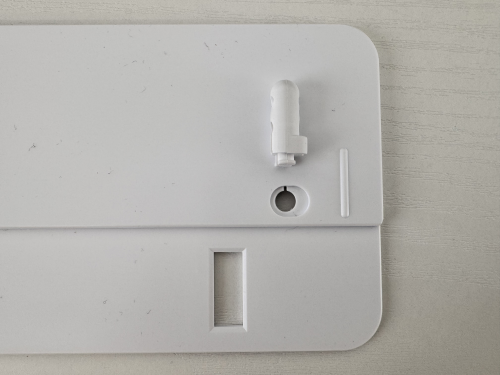

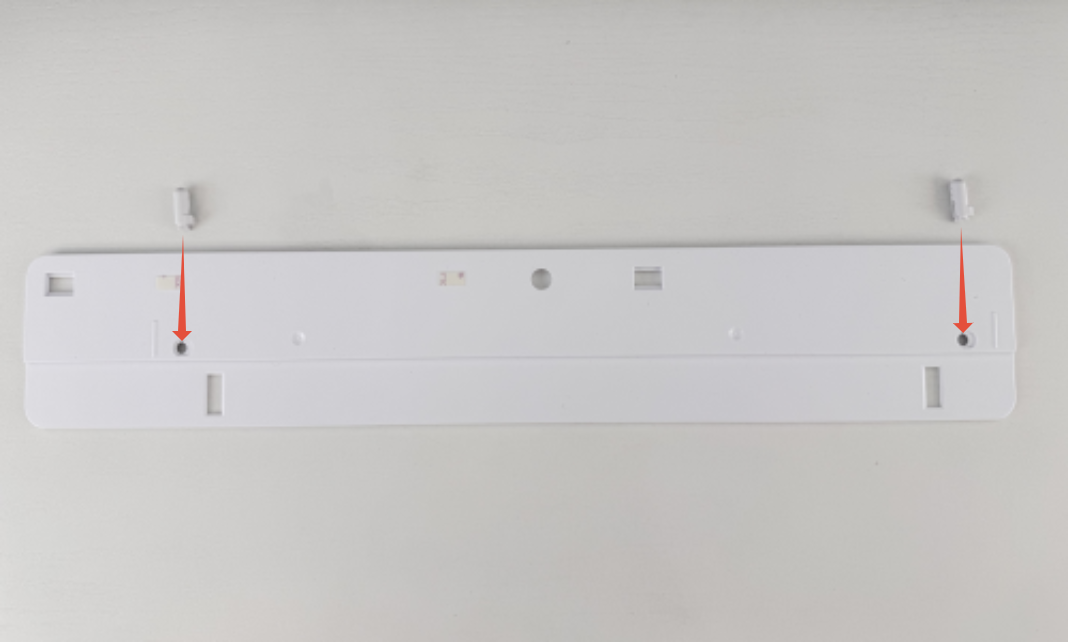

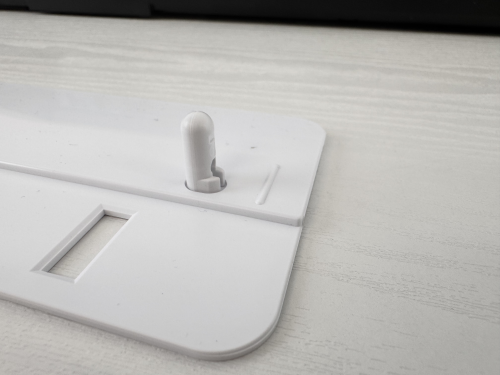

位置決めプレートに位置決めピン（2カ所）を取り付けます。

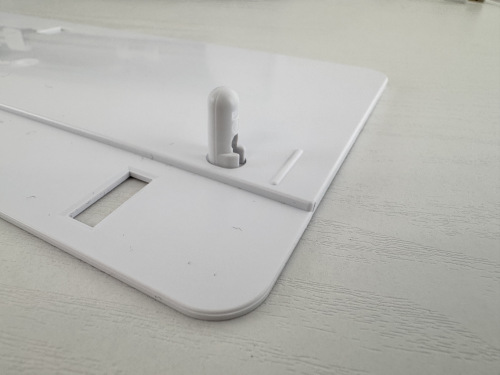

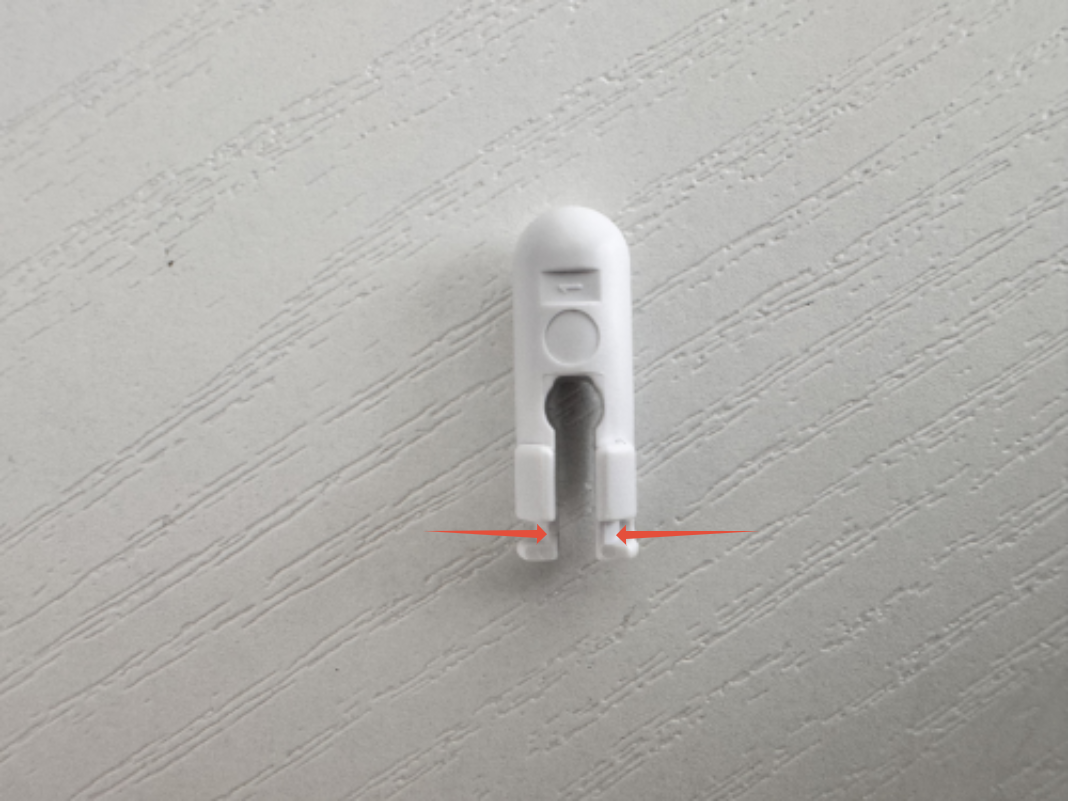

位置決めピンの下部をつまんですぼめながら位置決め穴に差し込みます。
その際位置決めピンの出っ張りが右側にくるように取り付けてください。

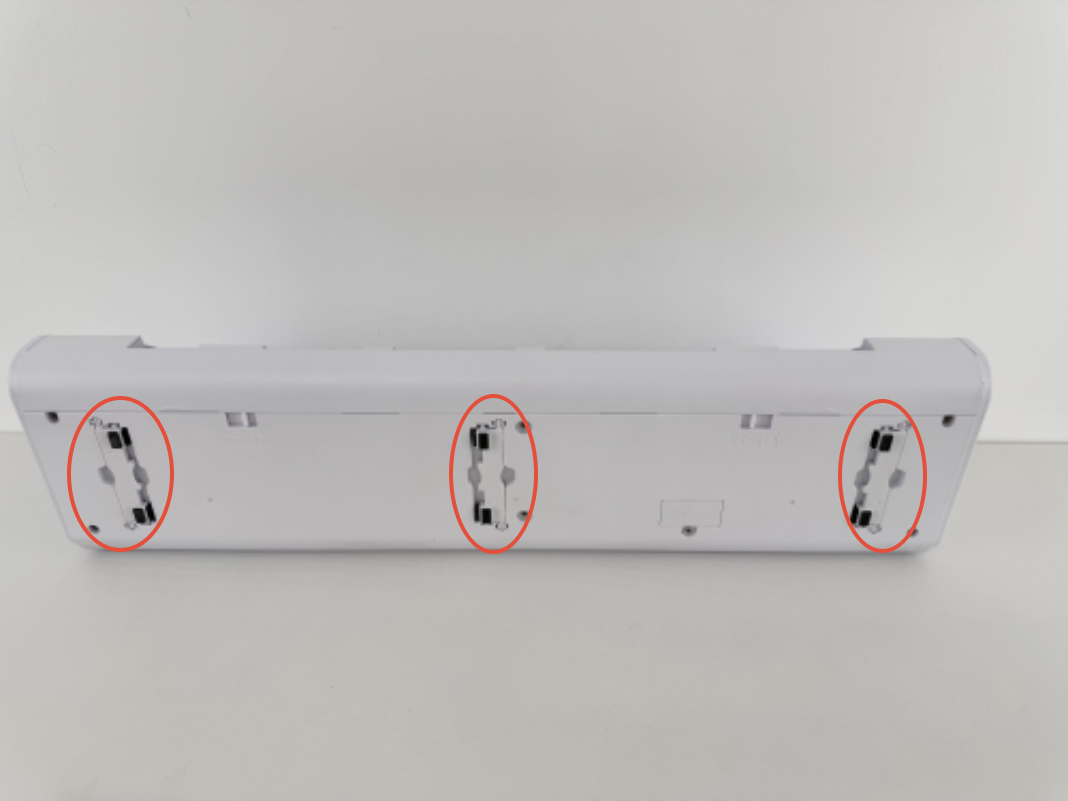

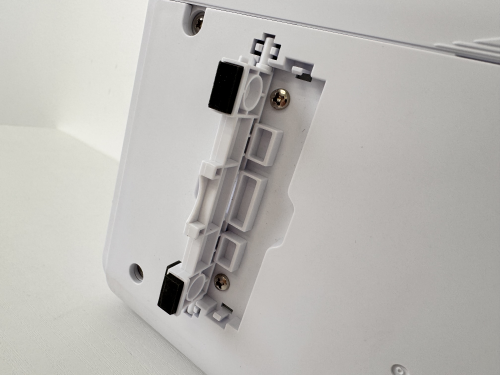

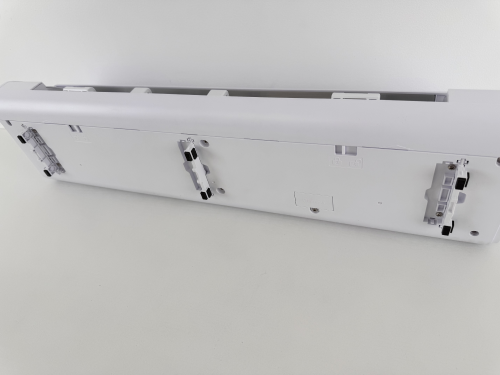

CAMEO5 PLUSの脚を立てます。

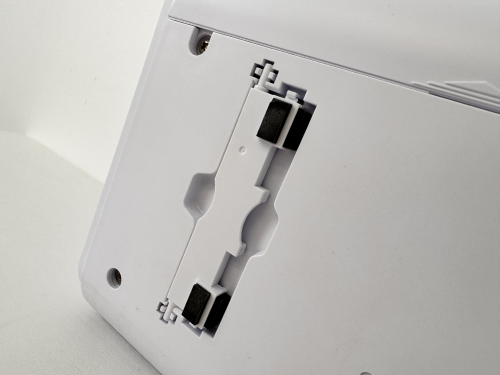

くぼみに指をかけて脚を取り外し、90度回転させて取り付けます。

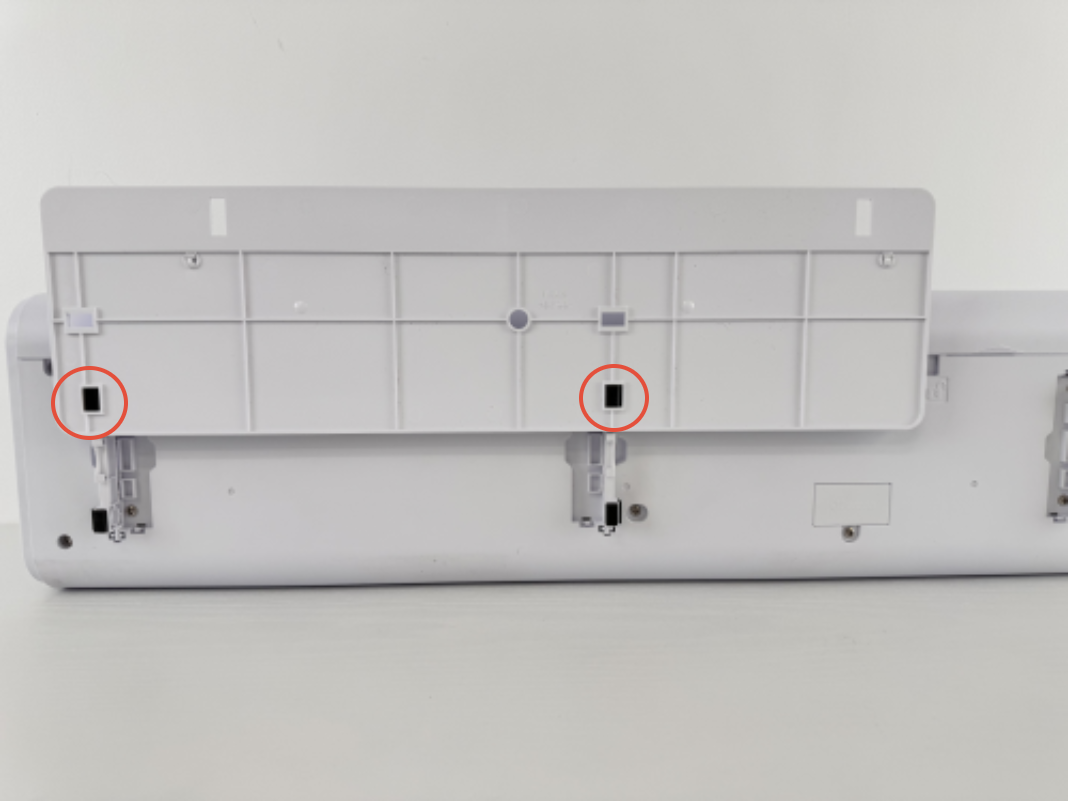

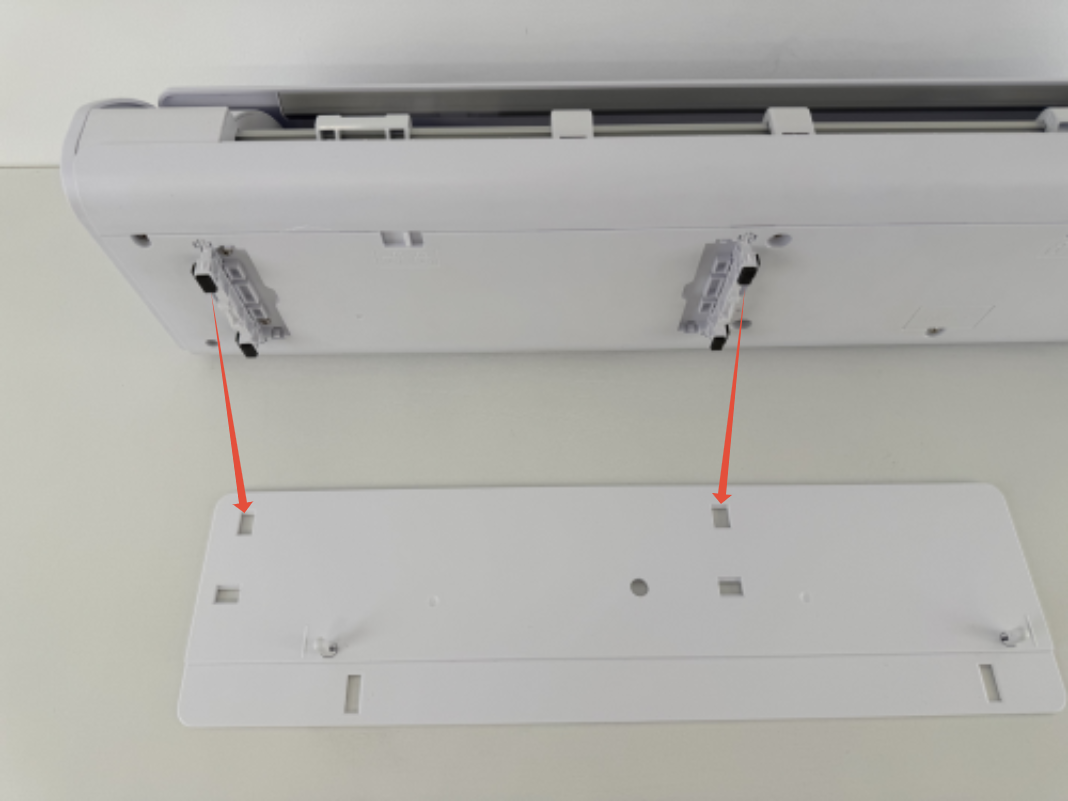

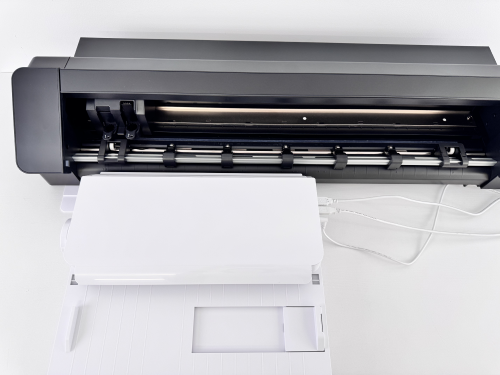

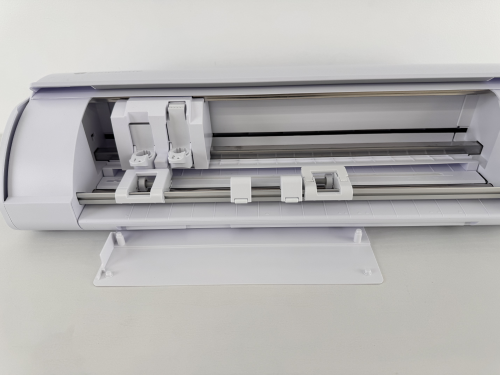

位置決めプレートの四角い穴にカッティングマシンの脚を合わせて接続します。

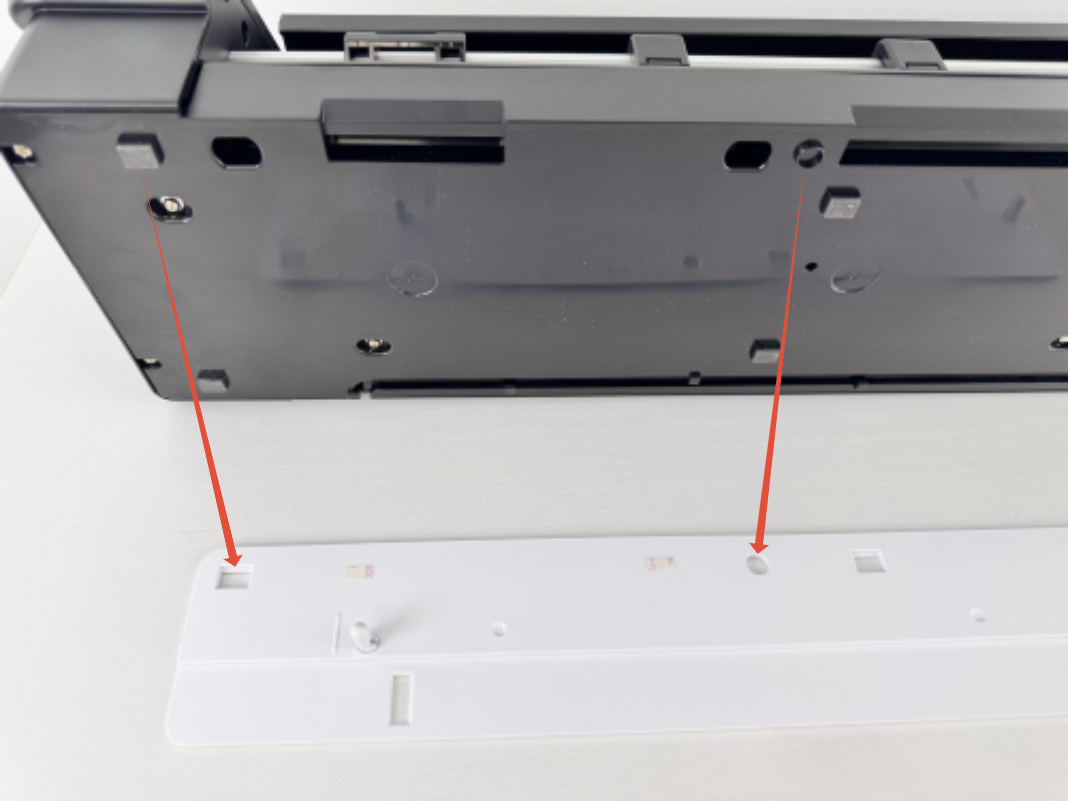

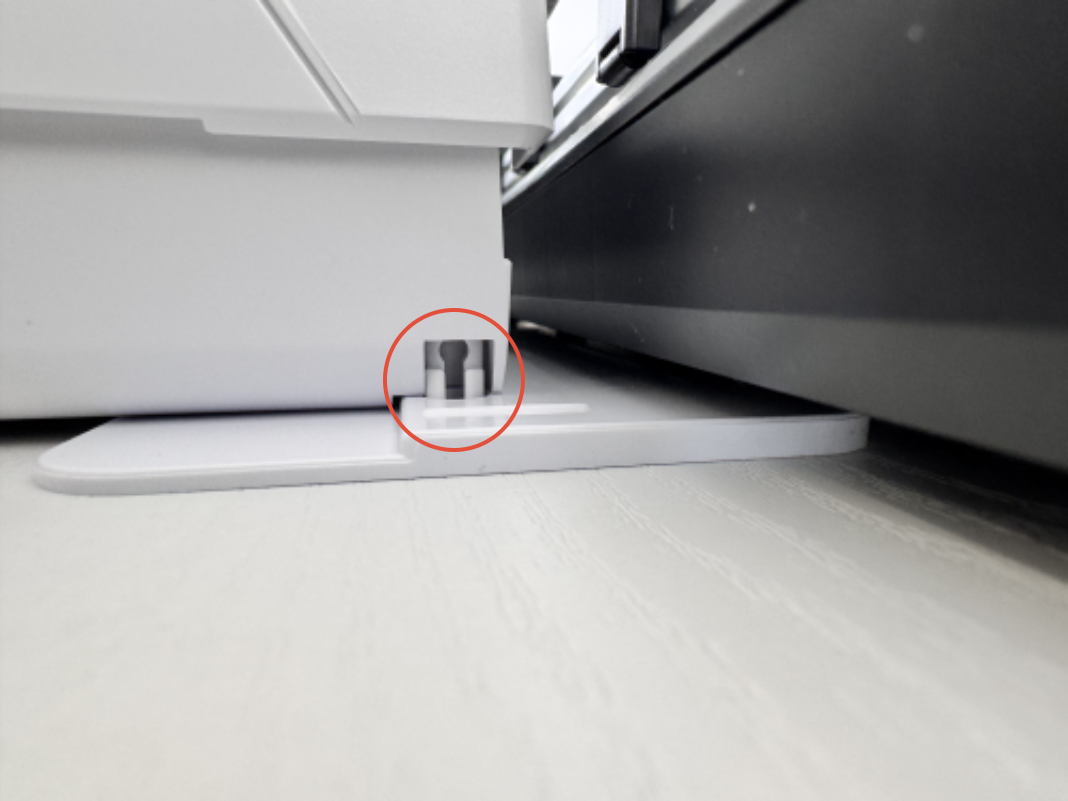

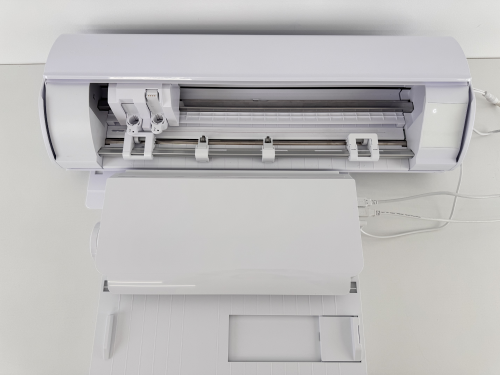

位置決めプレートの左右の凸に合わせてオートシートフィーダーの凹を配置します。
この時、オートシートフィーダーがガタついていないか確認してください。

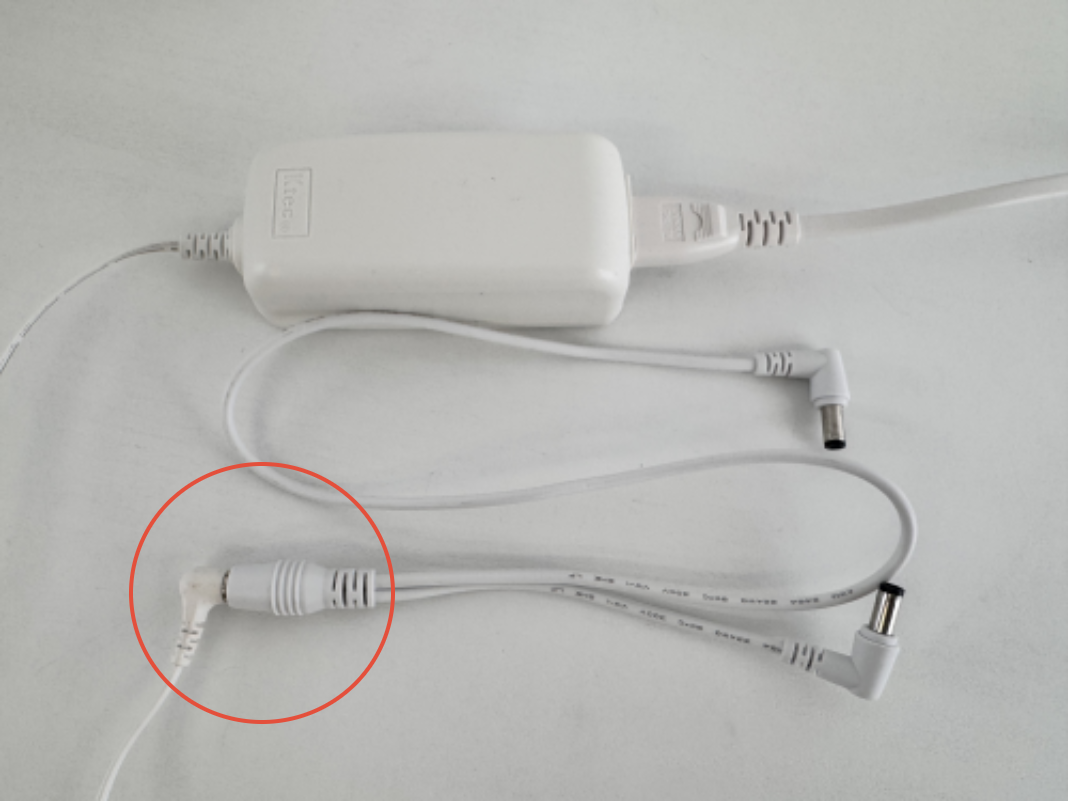

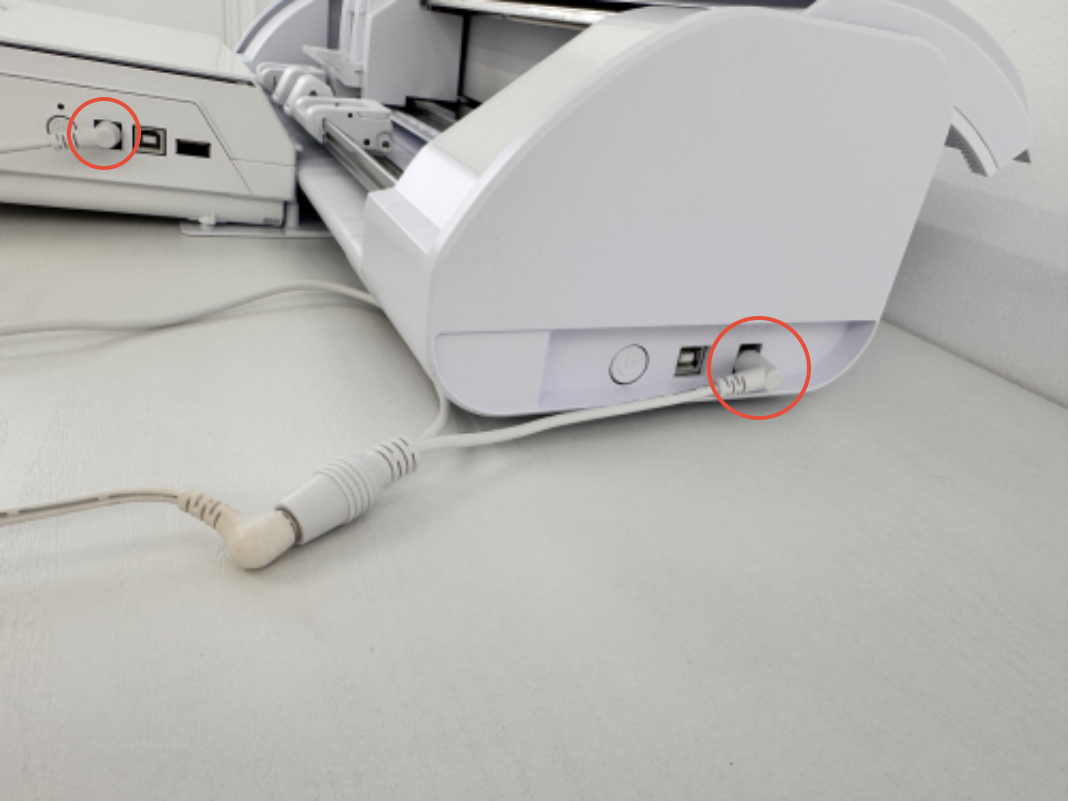

カッティングマシンの電源ケーブルにオートシートフィーダーの電源ケーブルを接続します。

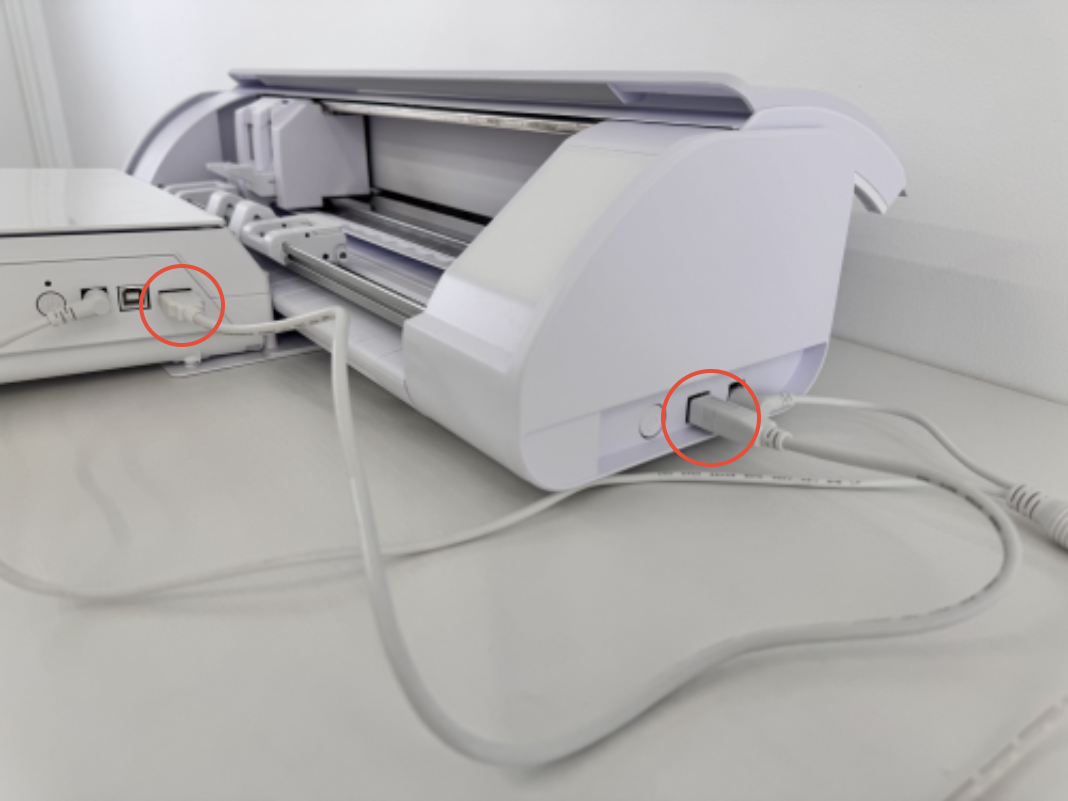

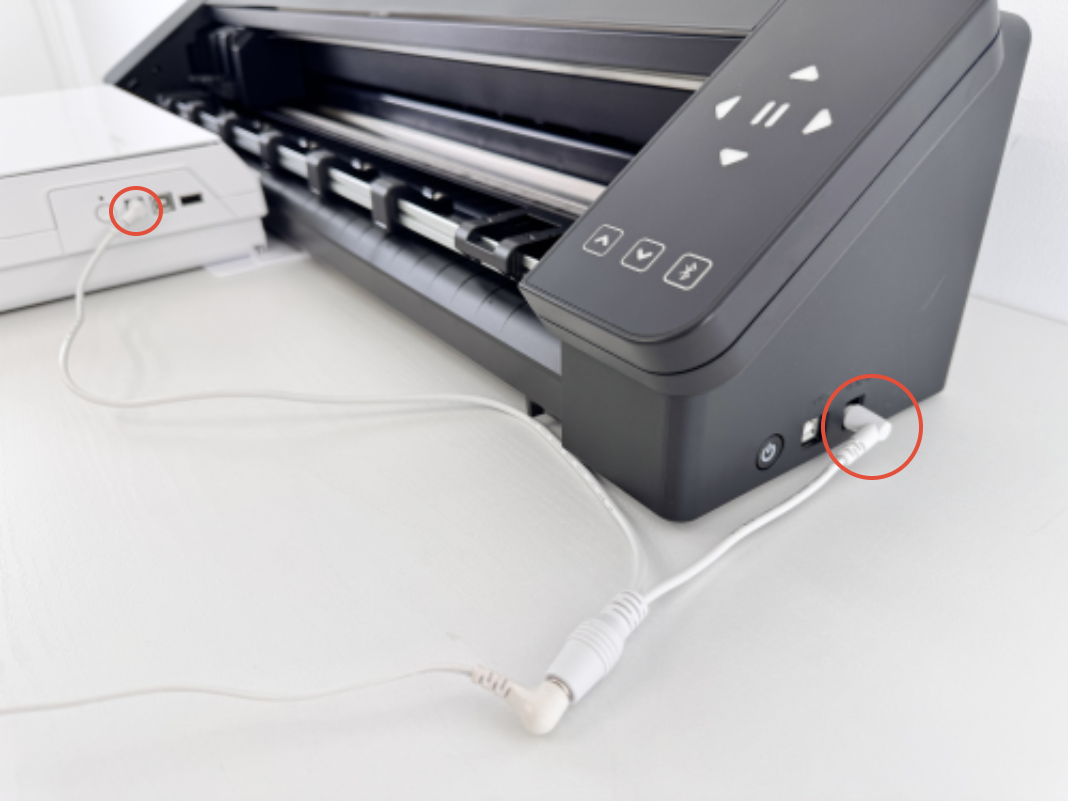

電源ケーブルを、オートシートフィーダーとカッティングマシンに接続します。

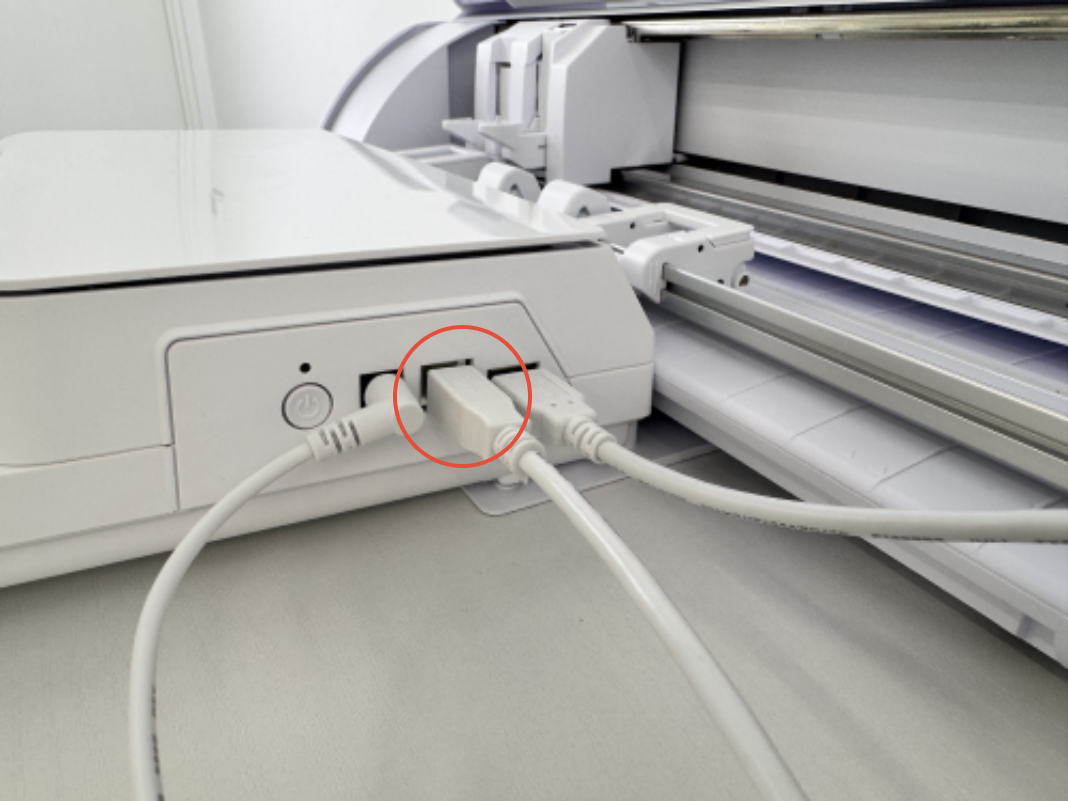

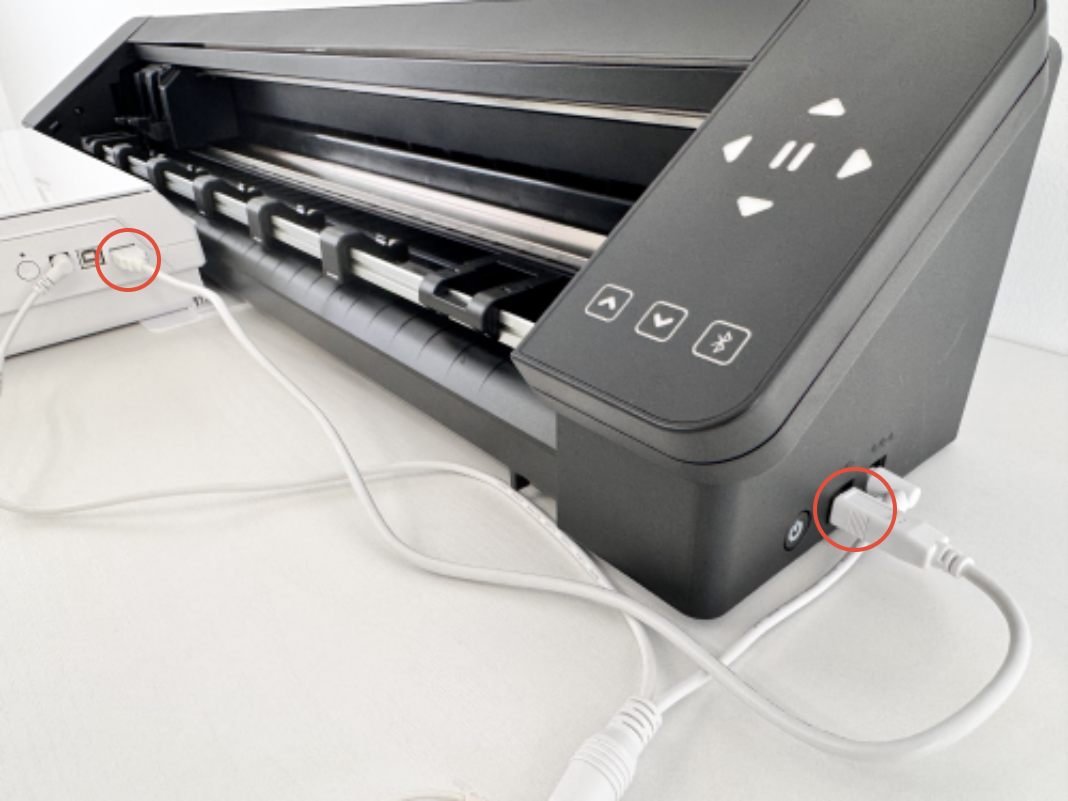

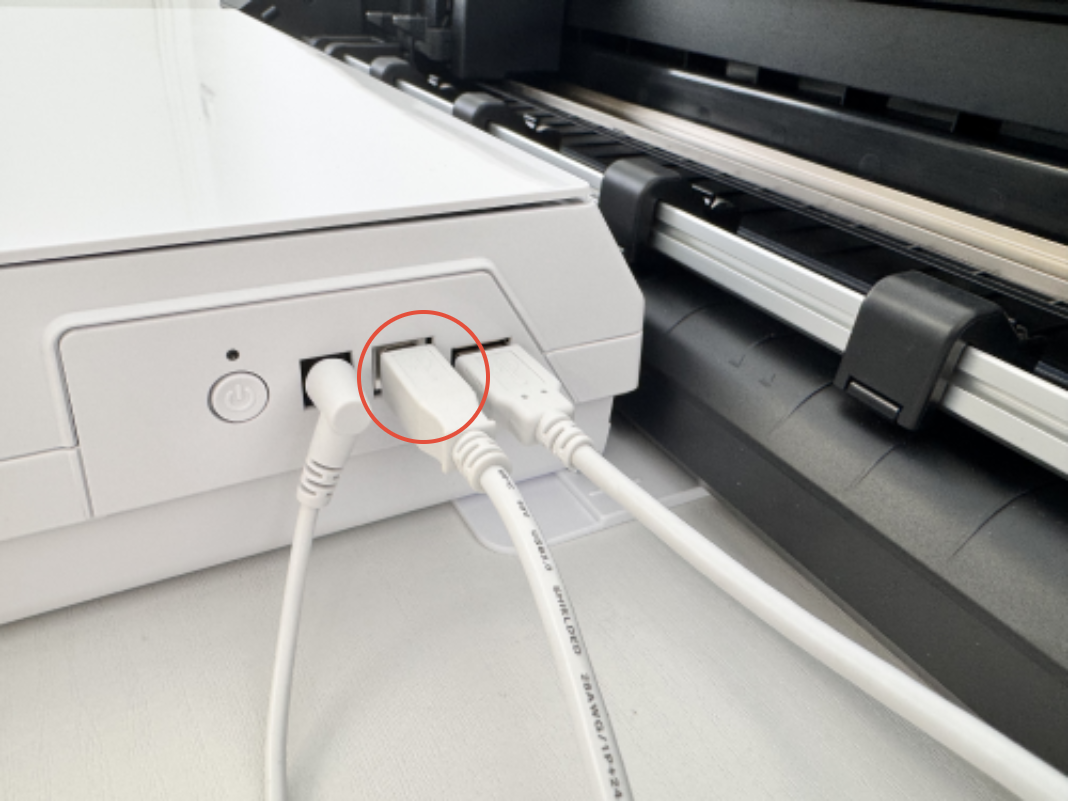

付属のUSBケーブル（短）を、オートシートフィーダーとカッティングマシンに接続します。
カッティングマシンに付属されているUSBケーブル（長）でオートシートフィーダーとPCを接続します。
オートシートフィーダーとカッティングマシンの電源を入れます。
・カッティングマシンの操作部分は電源ボタン以外無効となり、使用できません。
・カット済のメディアは機械の後方に排出します。十分なスペースを確保して下さい。

CAMEO PRO MKⅡ

位置決めプレートに位置決めピン（2カ所）を取り付けます。
位置決めピンの下部をつまんですぼめながら位置決め穴に差し込みます。その際位置決めピンの出っ張りが右側にくるように取り付けてください。

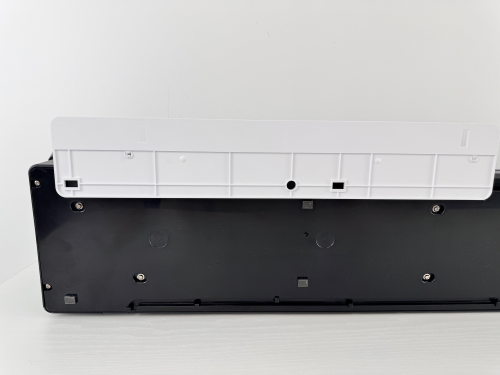

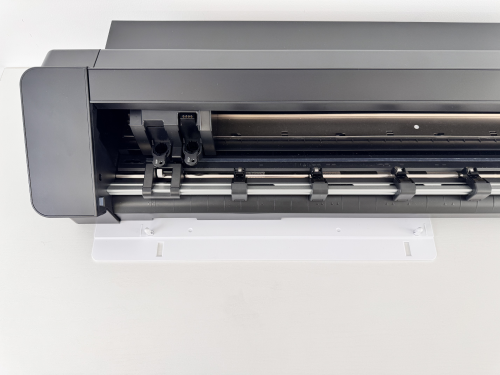

位置決めプレートの四角い穴にカッティングマシンの脚を合わせて接続します。

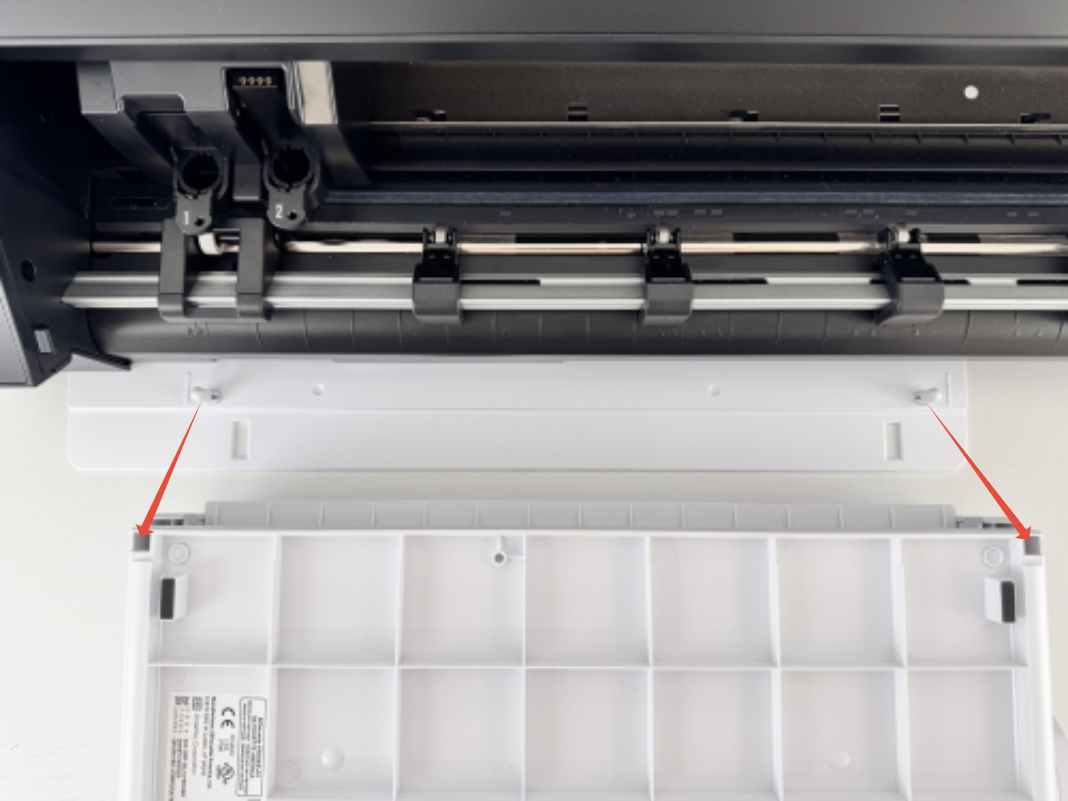

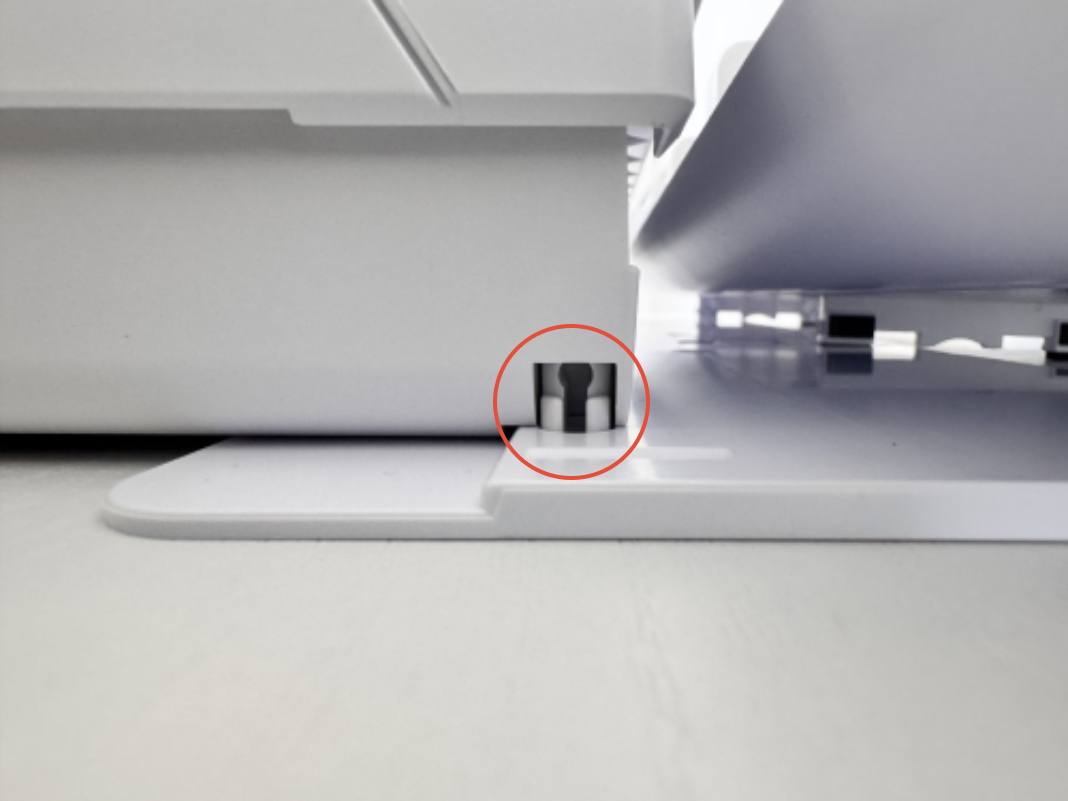

位置決めプレートの左右の凸に合わせてオートシートフィーダーの凹を配置します。
この時、オートシートフィーダーがガタついていないか確認してください。
カッティングマシンの電源ケーブルにオートシートフィーダーの電源ケーブルを接続します。
電源ケーブルを、オートシートフィーダーとカッティングマシンに接続します。
付属のUSBケーブル（短）を、オートシートフィーダーとカッティングマシンに接続します。
カッティングマシンに付属されているUSBケーブル（長）でオートシートフィーダーとPCを接続します。
オートシートフィーダーとカッティングマシンの電源を入れます。
・カッティングマシンの操作部分は電源ボタン以外無効となり、使用できません。
・カット済のメディアは機械の後方に排出します。十分なスペースを確保して下さい。
