彫刻加工の方法

パワーエングレイバーで彫刻加工をおこなう際は、CURIO2 ダストトレイをご使用ください。
また、素材の位置を合わせるためにペン書きを行う必要があるため、ペンアダプターもあわせてご用意ください。

  1. CURIO2の静電テーブルを取り外し、CURIO2 ダストトレイを取り付けます。
    静電テーブルの取り付けと取り外し : silhouettejapan
    ダストトレイの取り付けと取り外し : silhouettejapan

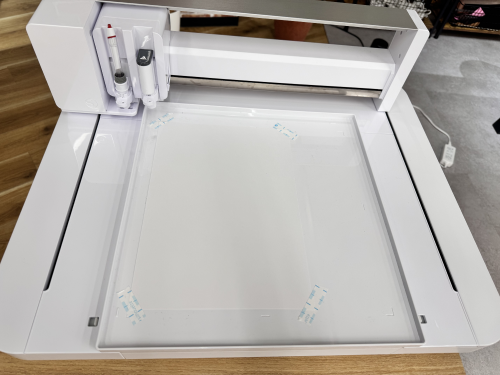

  2. コピー用紙をダストトレイ左上の突起に合わせ、マスキングテープで貼り付けます。

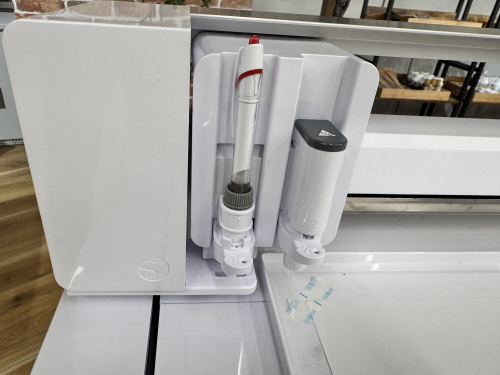

  3. ペンアダプターをツール1に、パワーエングレイバーをツール2のホルダーにセットします。
    パワーエングレイバーのセット方法 : silhouettejapan

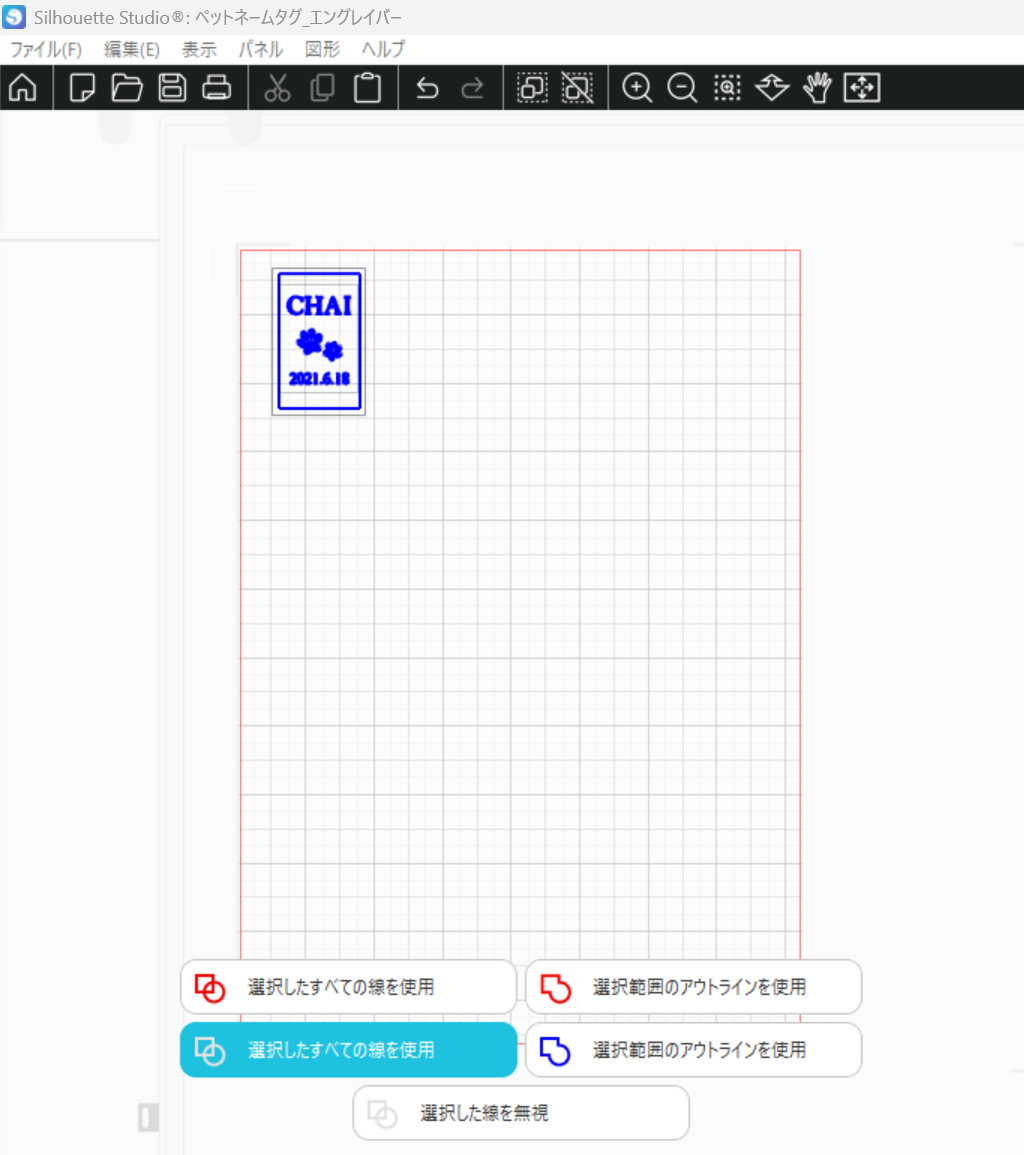

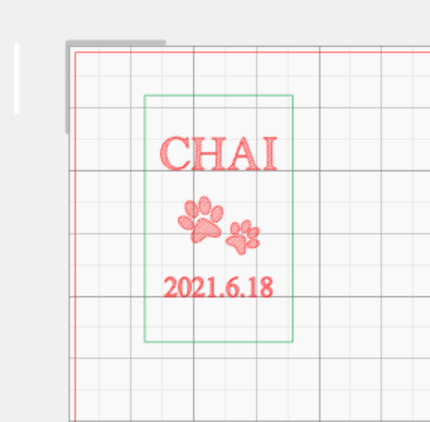

  4. Silhouette Studioで彫刻用のデザインを作成します。
    描画ツールを使用して、デザインの外周に素材と同じ大きさの枠を追加しておきます。この枠は素材をマシンする際の位置合わせに使用します。
  5. 送信タブに移動します。

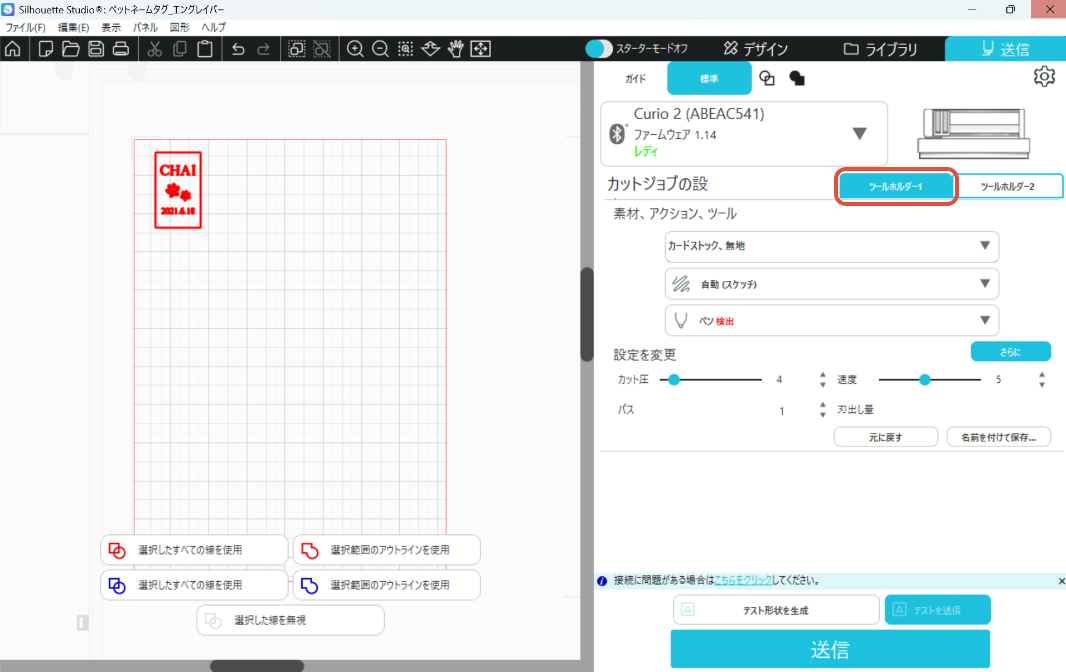

    ツールホルダー1のタブを開きます。

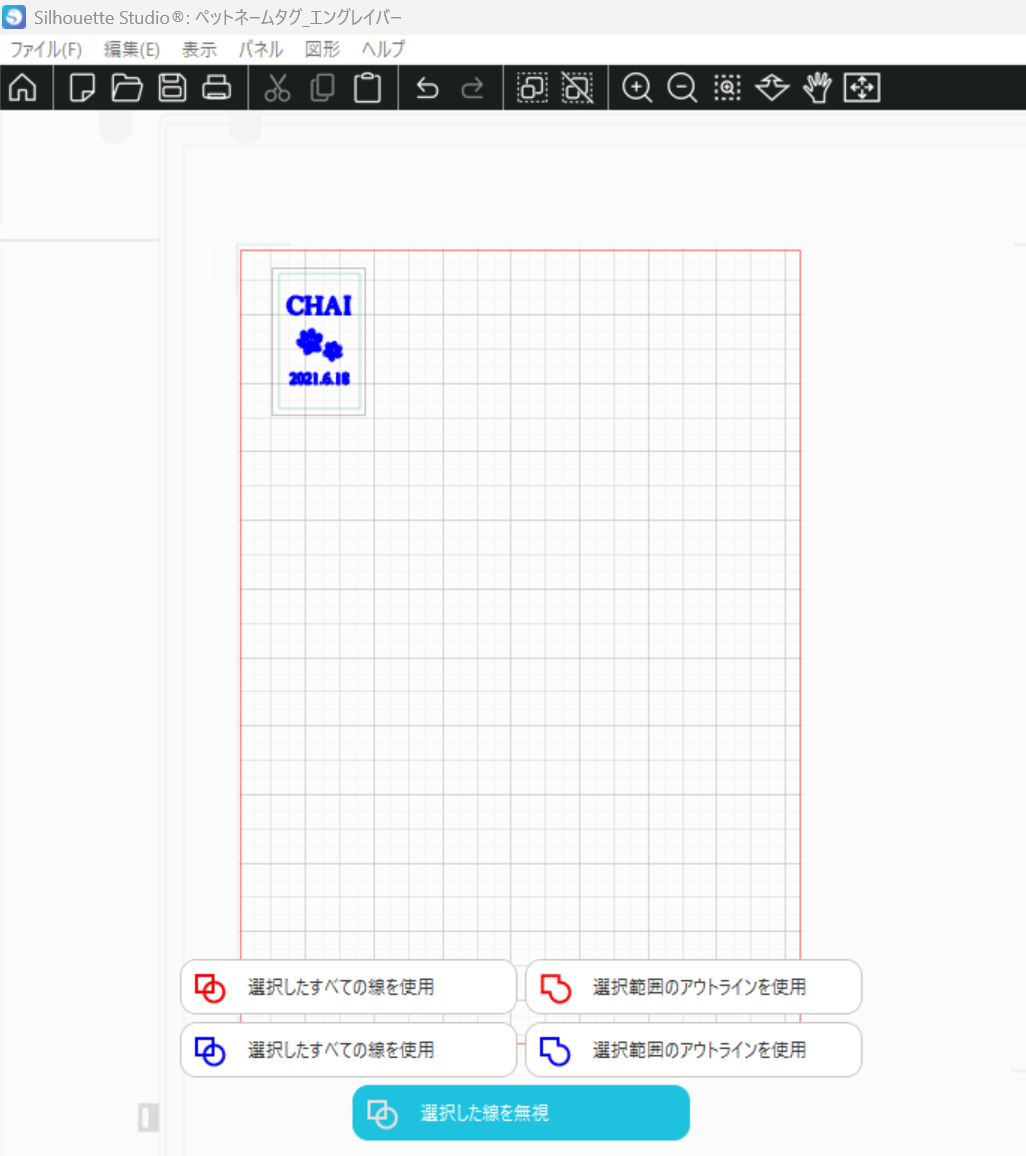

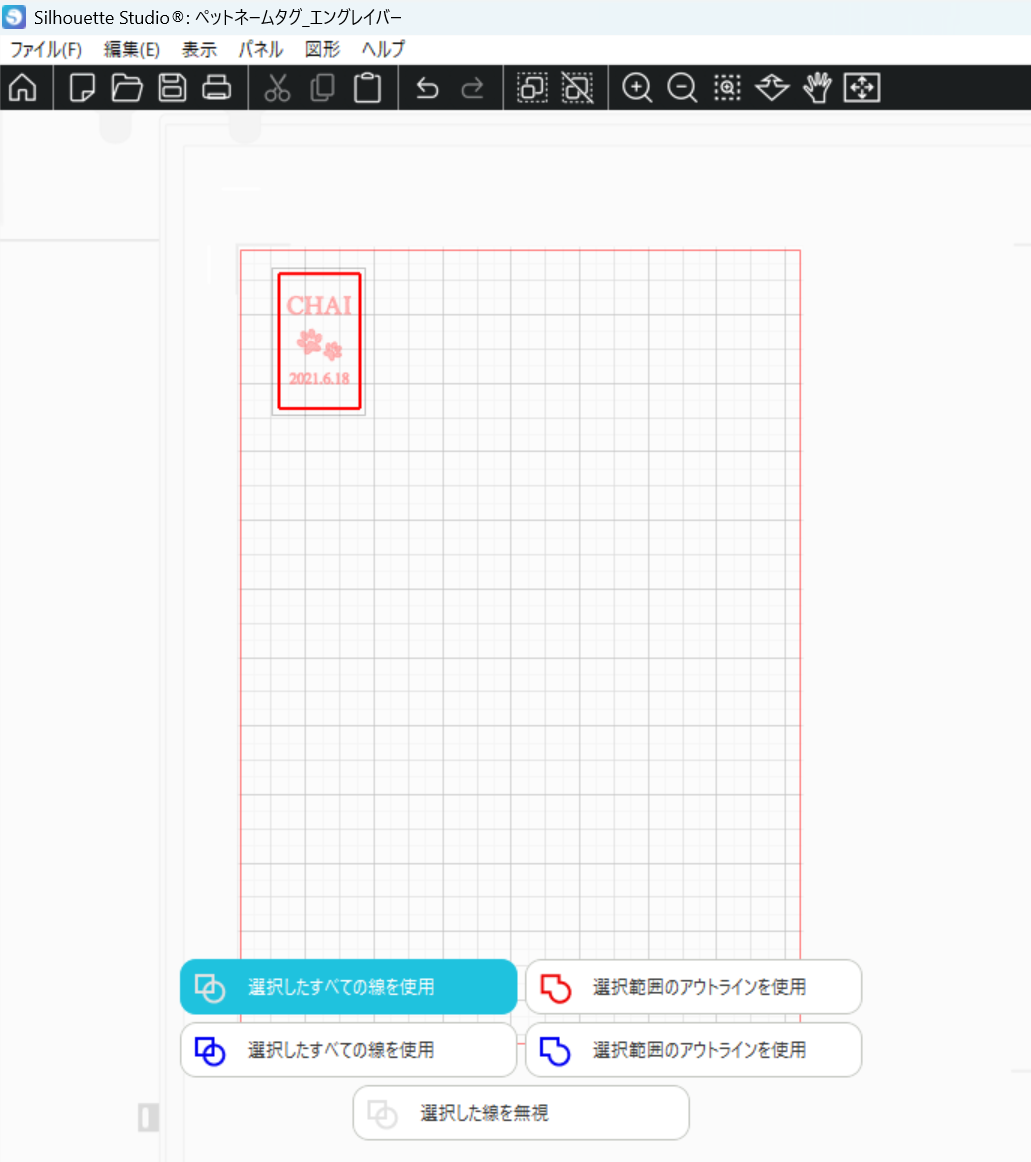

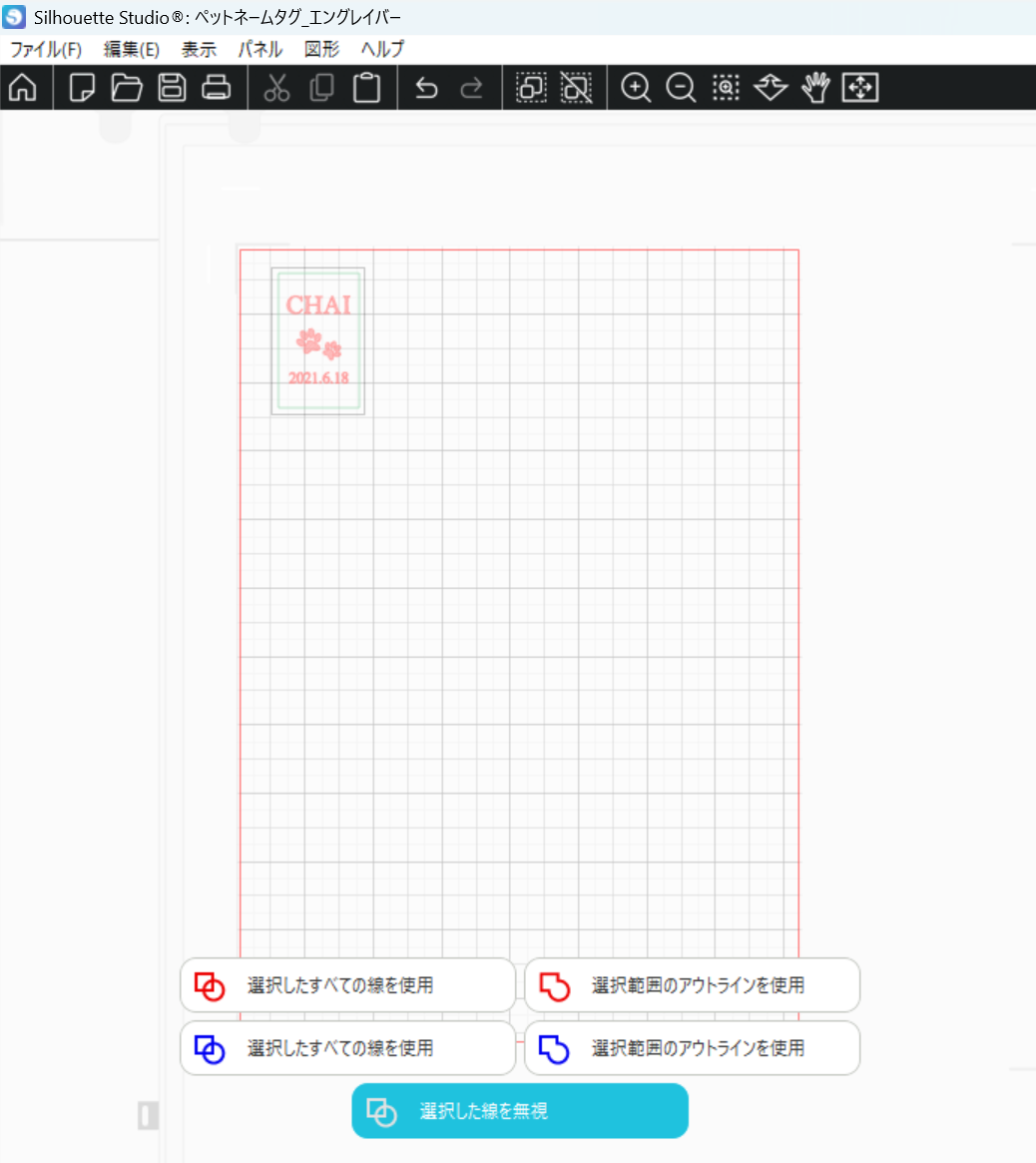

  6. 全てのラインを選択して「選択した線を無視」をクリックし、その後位置合わせ用の枠のラインだけを選択して「選択したすべての線を使用(赤)」をクリックします。

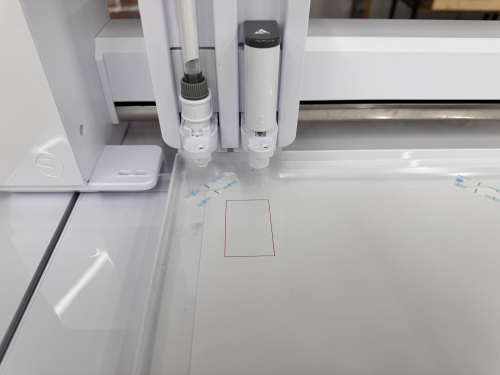

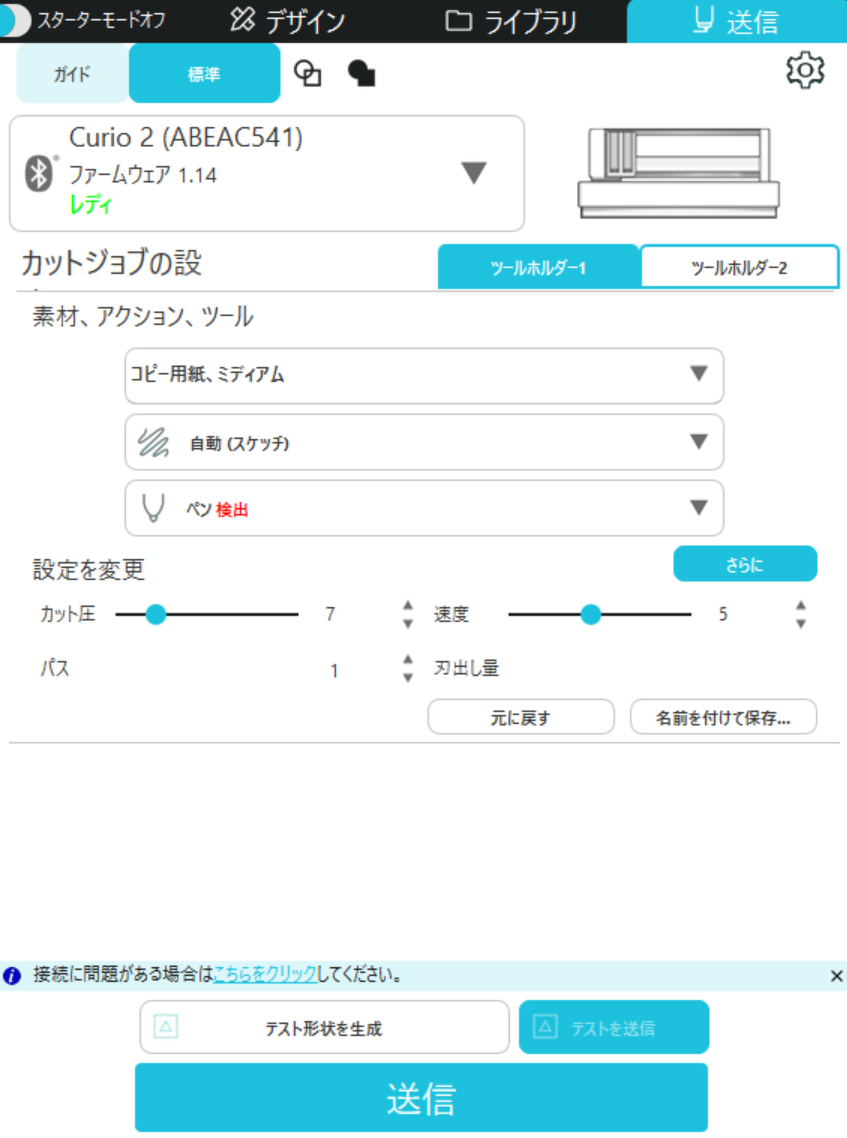

  7. メディアに「コピー用紙、ミディアム」、アクションに「スケッチ」、ツールに「ペン」が選択されていることを確認して「送信」をクリックし、枠部分をペン書きします。

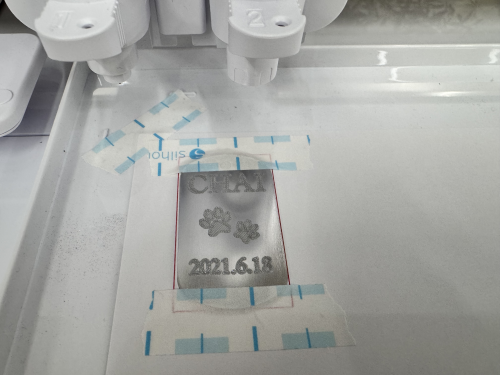

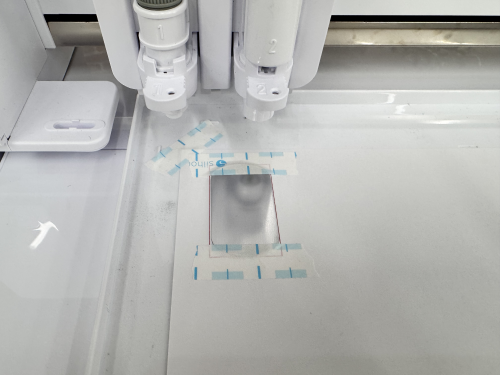

  8. 枠の位置に合わせてメディアを貼り付けます。

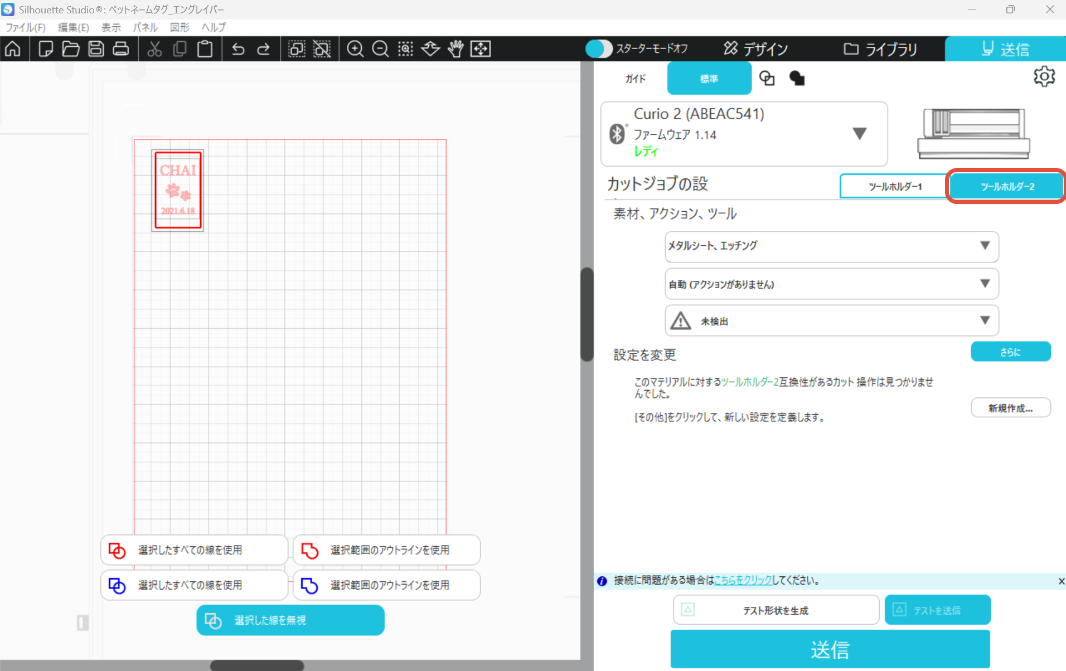

  9. Silhouette Studioの送信タブに戻り、ツールホルダー2のタブを開きます。
  10. 全てのラインを選択して「選択したすべての線を使用(青)」をクリックし、その後位置合わせ用の枠のラインだけを選択して「選択した線を無視 」をクリックします。

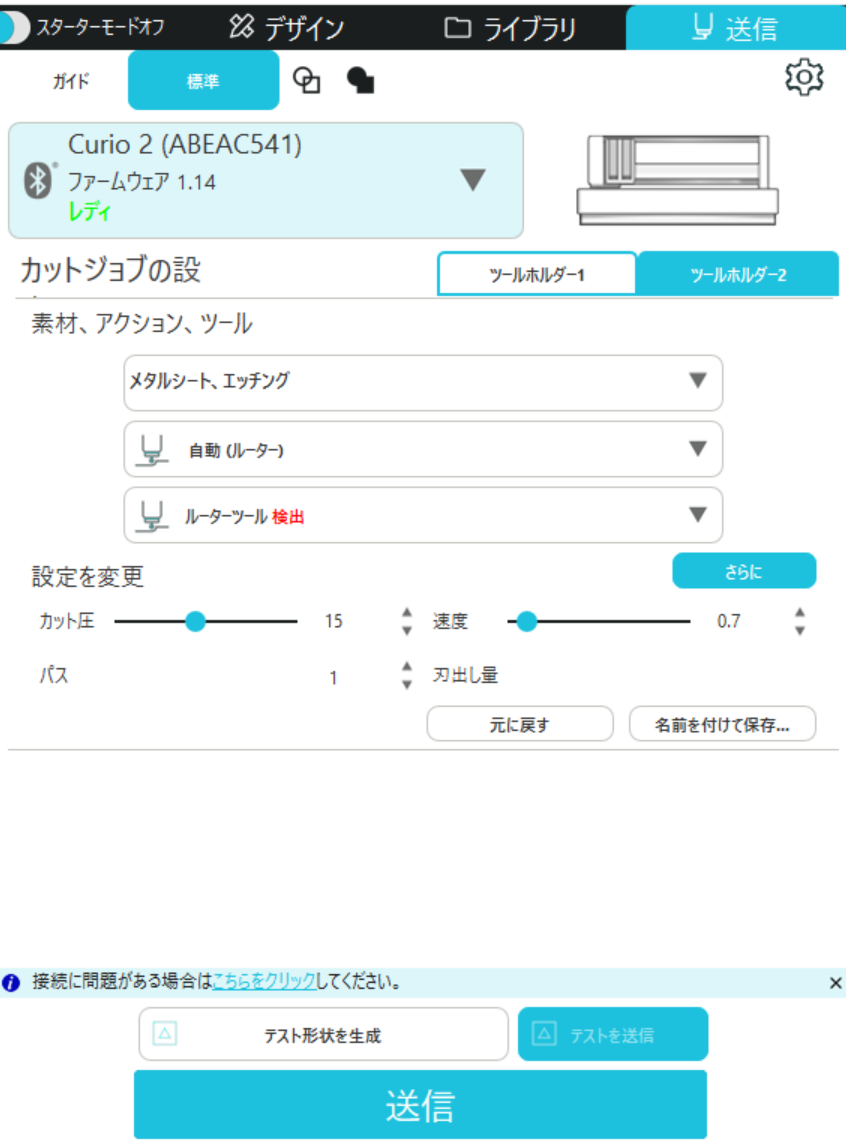

  11. メディアに「メタルシート、エッチング」、アクションに「ルーター」、ツールに「ルーターツール」が選択されていることを確認して「送信」をクリックします。

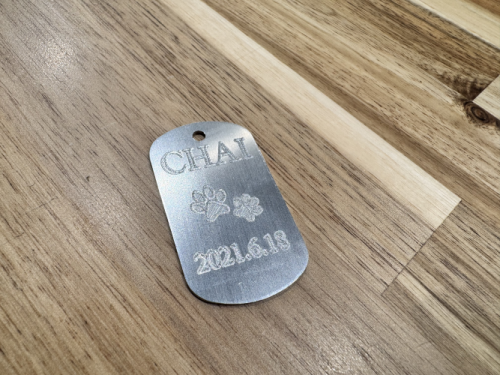

  12. 彫刻が終了したらダストトレイを取り外し、素材に付着している削り屑をマスキングテープで取り除きます。
